•  보일러의 구성을 설명할 수 있다.
•  보일러의 종류를 설명할 수 있다.



인터넷이 안될 때

• 보일러에는 많은 종류가 있는 데, 몸체의 구조 및 형식에 따라 분류하면 표 Ⅵ-1과 같다.

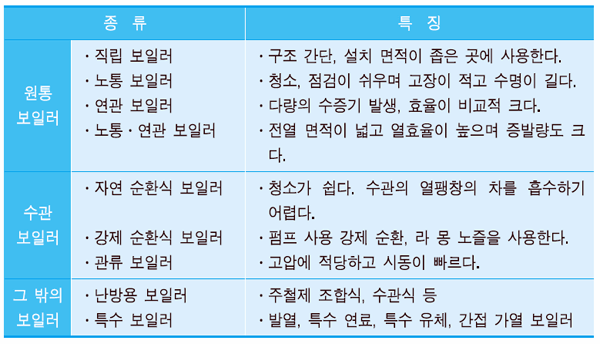

  표 Ⅵ-1 보일러의 종류와 특징
• 용도에 따른 보일러의 분류
• 발전용 보일러
• 공장용 보일러
• 난방용 보일러
• 선박용 보일러
• 기타 보일러

(1) 원통 보일러

• 본체가 지름이 큰 드럼으로 되어 있는 저압 보일러
• 용량이 작은 곳에 사용



• 증발량을 증가시키기 위하여 지름이 큰 원통형 압력 용기의 내부에 노통을 설치하여 전열면을 증대시키는 보일러
• 노통이 1개인 것을 코니시 보일러, 2개인 것을 랭커셔 보일러
• 장단점
• 장점
• 전열 면적에 비해 보유 열량이 크므로, 증기 소요에 대한 압력 변동이 적다.
• 내부 청소나 점검이 쉬우며, 고장이 적고 수명이 길다.
• 단점
• 연료의 소모가 많고, 파열시 위험성이 크다.

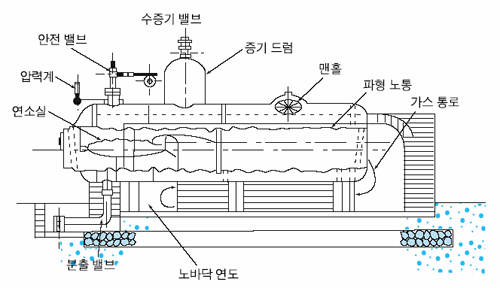

그림 Ⅵ-32 노통 보일러

• 원통보일러의 하나. 노통 대신에 여러 개의 연관이 배치된 보일러이며 그 속으로 열가스를 통해 바깥쪽의 보일러 몸체 안의 물을 가열하는 형식
• 전열면적이 크고 값이 싸며 설치하거나 취급하기 쉽고, 넓이가 작아도 되는 장점이 있다.
• 연관보일러는 증기의 발생도 빠르고 열효율도 좋으므로 공장에서 널리 사용된다.
• 연관보일러에는 보일러 몸체가 수평으로 된 수평식보일러와 수직으로 된 수직식 보일러가 있다.
• 특히 수직식 보일러는 건설 현장에서 이동용으로 사용되지만 수평식 보일러에 비해 열효율이 좋지 않다.

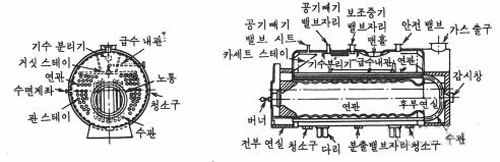

그림 Ⅵ-32 연관 보일러

• 노통 보일러와 연관 보일러를 조합하여 서로의 장점을 이용한 보일러
• 보일러의 설치가 매우 간편하고, 연관이 설치로 전열 면적을 증가시킬 수 있다.
• 열효율이 높으며 제작과 취급도 용이하므로, 난방 및 산업용 보일러로 널리 사용
• 대표적인 것으로 패키지 보일러(package boiler), 선박용 스코치 보일어, 하우덴 존슨 보일러 등

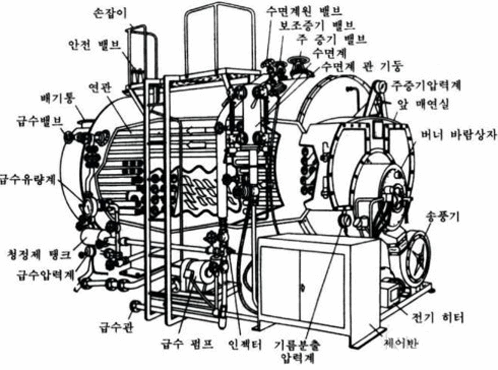

그림 Ⅵ-33 노통 연관 보일러

(2) 수관 보일러

• 지름이 작은 보일러 드럼과 수관을 조합하여 만든 것
• 전열면이 가는 수관으로 구성되어 있으므로, 전열 면적이 넓고, 고온, 고압의 증기를 얻을 수 있어 큰 용량에 적합
• 물의 모든 수관 안을 고르게 순환해야 하므로 물의 순환 방법에 따른 수관 보일러의 분류
• 자연 순환식 보일러
• 가열에 따른 물의 온도차로 밀도차를 얻어 유동
• 강제 순환식 보일러
• 펌프로 보일러의 물을 강제적으로 순환
• 관류식 보일러
• 물 드럼 없이 관으로만 형성하여 증발, 가열

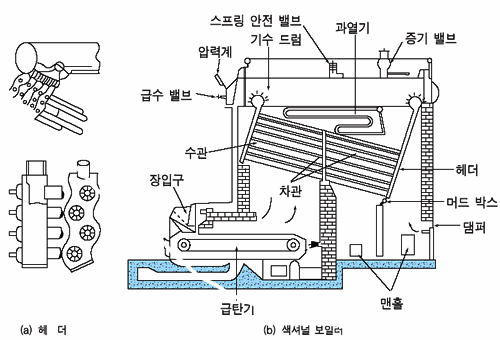

그림 Ⅵ-34 수평 수관식 보일러



(3) 특수 보일러

• 보통 보일러와 비교하여 열원, 연료, 유체의 종류, 그리고 가열 방법이 다르게 되어 있는 보일러
• 폐열 보일러, 특수 연료 보일러, 특수 유체 보일러, 주철 보일러 등
