- 유체 수송 장치의 원리를 설명할 수 있다.
- 유체 수송 장치의 종류를 설명할 수 있다.
- 관(pipe)을 통하여 액체를 수송하는 데 가장 일반적으로 사용되는 장치는 펌프
- 펌프는 수송하려는 액체의 밀도, 점성도, 유량, 관의 지름, 관의 길이, 배관 모양 등에서 생기는 압력 손실, 유량, 액체의 성질, 높이차을 바탕으로 하여 이에 알맞는 것을 선정하여 사용
- 펌프는 에너지 전달 방법에 따라 원심 펌프, 왕복 펌프, 특수 펌프 등으로 분류
(1) 원심 펌프(centrifugal pump)
- 케이스(case) 안에 있는 날개차(impeller)가 액체를 회전시켜 생기는 원심력에 의하여 액체가 압력을 받아 수송
- 원심 펌프의 종류는 안내판(guide vane)이 없는 것은 벌류트 펌프(volute pump), 안내판이 있는 것은 터빈 펌프(turbine pump), 프로펠러 펌프가 있다.
- 구조가 간단하고 경량, 소형으로 고속 운전에 적합하며, 전동기에 직결하면 운전 성능이 우수하기 때문에 널리 이용
- 물 이외에 온수, 점성 액체, 염색 액체, 가열된 기름과 모래가 섞인 흙탕물이나 펌프액 등과 같이 다양한 종류의 액체 수송에 이용

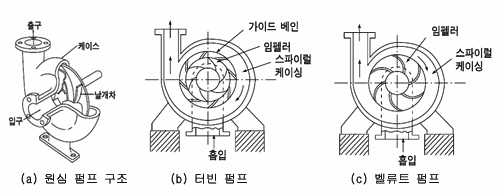

그림 Ⅵ-6 원심 펌프의 구조 및 종류

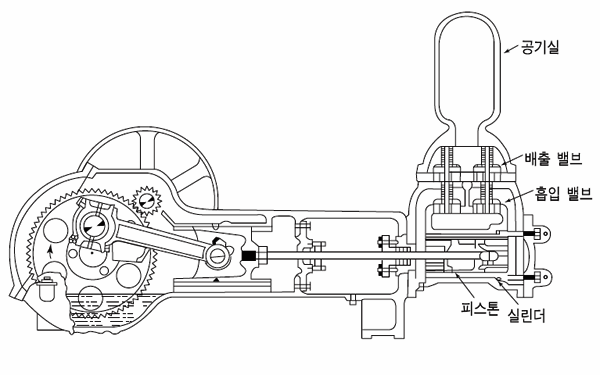

(2) 왕복 펌프(reciprocating pump)
- 실린더 안에서 피스톤의 왕복 운동에 의해 유체에 직접적으로 압력을 가하여 흡입 밸브로 빨아 들이고 배출 밸브로 내뽐는 펌프
- 왕복 펌프의 종류에는 피스톤 펌프, 플런저 펌프, 다이어프램 펌프가 있다.
- 장점 :일반적으로 고압을 필요로 하거나 점성이 큰 액체의 수송에 적합
- 단점 : 펌프의 크기가 크고 유지비와 제작비가 비쌈
- 피스톤 펌프는 왕복 펌프 중에서는 가장 많이 사용되고, 양수량이 많으며, 압력이 낮을 때 이용
- 플런저 펌프는 피스톤 대신 플런저를 이용한 펌프로 양수량은 적지만 고압용에 적합
(3) 회전 펌프(rotary pump)
- 피스톤 대신 회전자를 이용하여 유체를 수송하는 펌프로 펌프 케이스에 빈틈없이 꼭 들어맞는 기어와 스크류 등으로 유체를 밀어 내는 것
- 연마성 고형물이 없는 액체 및 점성이 큰 유체를 수송하는 데 적합
(4) 특수 펌프
- 피스톤의 왕복 운동이나 날개차의 회전 운동이 아닌 압력을 이용하여 수송하는 펌프
- 부식성 액체의 수송, 방사선 물질의 수송 등과 같이 특수한 용도에 사용
