- 증발의 방법을 이해하고 설명할 수 있다.
- 증발 조작의 특성을 설명할 수 있다.
- 증발 장치의 종류와 특징을 설명할 수 있다.
- 수증기의 응축 방법에 따른 종류와 특성을 설명할 수 있다.
인터넷이 안될 때
- 증발기로부터 발생되는 수증기를 회수하는 장치로 증발관 내를 감압으로 유지하기 위해서 사용
- 표면 응축기와 접촉 응축기가 있는데 보통 발생 증기를 냉각수를 직접 접촉시키는 접촉 응축기 사용
(1) 표면 응축기
- 증기와 냉각수가 금속벽을 통해 간접적으로 접촉하는 방법
- 구조가 복잡하고 값이 비싸기 때문에 진공이 필요하거나 응축액이 가치 있는 것일 때 사용.
(2) 접축 응축기
- 증기에 냉각수를 직접 접촉시키는 방법, 열효율이 좋고 건설비가 산 것이 특징
- 병류식과 향류식, 건식과 습식으로 나눌수 있다.

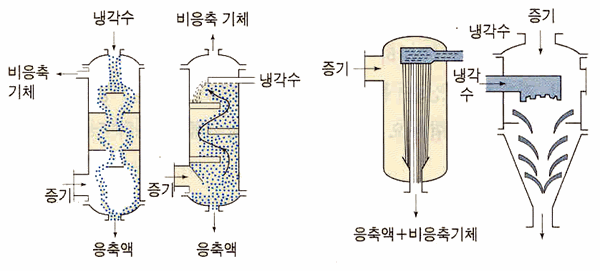

그림 Ⅲ-30 접촉 응축기
