- 증발기로부터 발생되는 수증기를 회수하는 장치로 증발관 내를 감압으로 유지하기 위해서 사용
- 접촉 방식에 다른 분류
- 표면 응축기, 접촉 응축기
- 보통 발생 증기를 냉각수를 직접 접촉시키는 접촉 응축기 사용
- 냉각시키는 방법에 따라 분류
- 공랭식 응축기, 수랭식 응축기, 증발식 응축기
(1) 접촉 방식에 따른 분류
- 증기와 냉각수가 금속벽을 통해 간접적으로 접촉하는 방법
- 증기의 양에 비해 냉각수가 많이 필요
- 구조가 복잡하고 값이 비싸기 때문에 진공이 필요하거나 응축액이 가치 있는 것일 때 사용.
- 증기에 냉각수를 직접 접촉시키는 방법
- 열효율이 좋고 건설비가 산 것이 특징
- 증기와 냉각수의 흐름 방항에 따라 병류식과 향류식, 건식과 습식으로 나눌 수 있다.

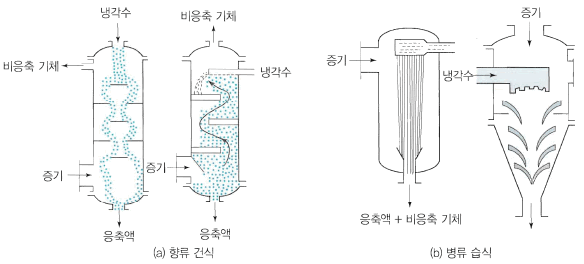

그림 Ⅲ-30 접촉 응축기
(2) 냉각 방법에 따른 분류
- 냉매가스를 공기로 냉각하여 응축시키는 기기
- 자연 대류식은 공기의 자연 대류를 이용하여 냉각시키는 방법,주로 소형 응축기에 많이 시용하며, 열전달 면적을 늘리기 위하여 플레이트 핀, 와이어 핀 등을 부착
- 강제 대류식은 팬을 부착하여 3 m/s 정도의 풍속으로 공기를 강제 순환시키는 방법
- 공랭식 응축기 특징
- 효율이 좋지 않아 냉매 온도가 적게 올라가는 프레온용으로 사용
- 냉각수를 사용하지 않으므로 따로 배수 시설이 필요 없다.
- 효율이 좋지 않아 같은 응축 열량을 내보내가 위해서는 응축기 형상이 커져야 한다.
- 효율을 좋게 하기 위해 통풍이 잘 되는 곳에 설치

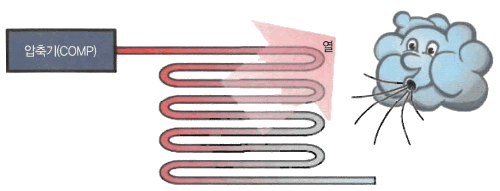

Ⅲ-26 공랭식 응축기
- 응축기의 냉매를 물로 응축시키는 장치
- 압축 기체를 포화 온도까지 수냉시켜 응축 액화하는 장치
- 수랭식 응축기는 평행류, 대향류 유형으로 구분
- 평행류는 그림Ⅲ-27과 같이 고온 유체와 저온 유제의 흐름이 같은 방향으로 가는 것
- 대향류는 고온 유체와 저온 유체의 흐름이 반대 방향인 것
- 수랭식 응축기 특징
- 공랭식보다 전열 계수가 양호
- 대용량의 프레온 및 암모니아 냉동 장치에 많이 사용
- 고온의 냉매를 빠르게 식혀 줄 수 있다.
- 대향류 응축기가 평행류 응축기에 비해 열전달 능력이 우수

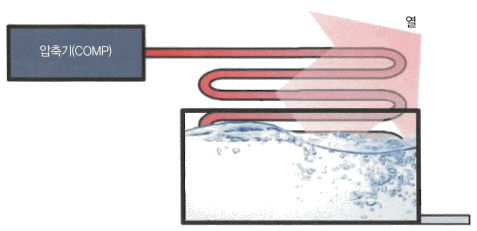

Ⅲ-27 수랭식 응축기
