- 유량을 측정하는 일은 제조 프로세스를 조절하고 원활히 운전하는데 있어서 가장 기본적인 요건
- 화학 공장에서는 기체, 액체의 유량 측정이 중요
- 유량 측정 방법
- 직접법 : 유체의 부피과 질량을 직접 계량하는 방법 - 습식 가스미터, 피스톤형 수량계, 회전원판형 수량계
- 간접법 : 유속에 관계되는 다른 양을 측정해서 유량을 구하고 이로부터 유량을 산출하는 방법 - 오리피스 유량계, 노즐 유량계, 벤튜리 유량계, 위어(weir)
(1) 벤투리 유량계(venturi meter)
- 단면적이 좁은 목(throat) 부분을 만들고 이곳에서 유속이 변하여 나타나는 압력 차이로부터 유량 측정
- 오리피스 유량계에 비하여 두 손실이 적어 계기로서는 이상적이나 설치하는 데 공간을 많이 차지하고 값이 비싼 점이 결점
- 기체의 유량을 측정할 수 있지만, 주로 물을 비롯한 액체 유량 측정에 많이 사용

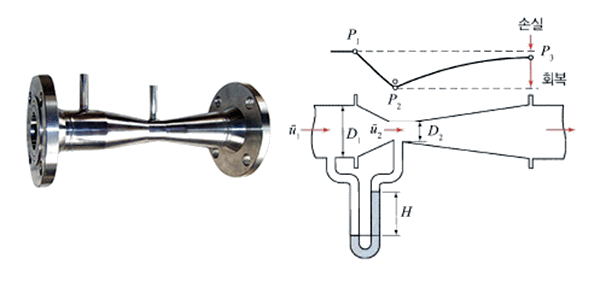

그림 Ⅱ-13 벤튜리 유량계의 원리
이고 넓이 비를
이라 하면 평균 유속
는
따라서 이론 유량
- 실제 유량은 유체가 흐르는 관 내의 마찰이나 저항 등의 손실이 있기 때문에 유량 계수(
)를 곱하여 보정
:벤투리 유량 계수, 레이놀즈 수가 10,000이상이면 일반적으로 0.97 ~ 0.99
압력차 유량계의 입구 안지름이 2.55 cm 목 부분의 안지름01 1.55 cm이다. 물을 통과시켰더니 두 점 사이의 압력차는 수두의 높이 9.6cm로 나타났다 그리고 실제 측정 유량은 273.97 cm3/s이고 물의 비중이 1일 때, 유랑 계수는 얼마인가?
면적비
유량계수
(2) 오리피스 유량계
- 관 안에 오리피스가 있는 얇은 판을 설치하여, 유체를 통과하도록 장치

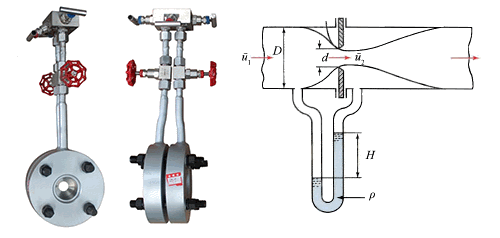

그림 Ⅱ-14 오리피스 미터의 원리
는 오리피스 유량계수, 레이놀즈수에 따라 다른 값을 이지만 레이놀즈수가 30,000이상이면 0.61정도
(3) 로터미터

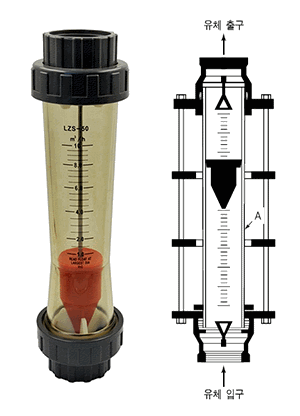

그림 Ⅱ-7 로터 미터의 원리
- 사용하기는 매우 간단하나, 온도 및 압력의 영향을 받으며 값이 비싸고, 사용하는 유체의 종류와 상태에 따라 수시로 점검해야하는 결점
