액-액 추출 장치는 교반식 추출 장치와 탑식 추출 장치가 있다.

현재는 교반식보다는 탑식을 많이 활용하고 있다. 추출탑으로는 분부탑, 다공판탑, 충전탑, 방해판 설치탑 등 많은 형식이 있다.

(1) 교반식 추출 장치

공업적으로 보통 쓰이고 있는 방법으로 추출조 안에 원료와 용매를 넣고 교반기로 교반하여 추출하는 장치이다.

그 대표적인 장치에는 그림 2와 같은 믹서 세틀러 추출 장치가 있다.

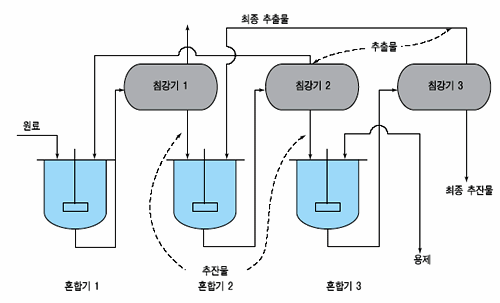

그림 2 믹서 세틀러 추출 장치

믹서 세틀러(mixer settler) 추출 장치는 두 용액을 혼합시키는 것을 혼합조와 분리 후에 두 용액을 바중차에 의해 분리시키는 침강조를 연결한 장치이다. 이 장치는 구조가 간단하고, 조작을 간단하게 할 수 있는 장점이 있다.

(2) 분무탑 추출 장치

그림 3에 나타낸 것과 같이 분무탑 추출 장치는 아래에 설치한 다공판으로 비중이 가벼운 유기상 용제를 통과하게 하여 위로 분사시킨다. 그리고 위에서는 비중이 큰 액체 혼합물을 유입시킨다. 그러면 올라가는 액체와 내려가는 두 액체가 서로 접촉하게 되며, 용매가 위로 상승하면서 대상 용질을 추출하며, 탑 위에서 추출액을 얻을 수 있다.

이 장치는 구조가 간단하며, 조작하기가 쉬운 장점이 있다. 그리고 많은 양을 처리할 수 있다. 그러나 물질 전달 효과가 좋지 않으므로 추출 효과는 적다.

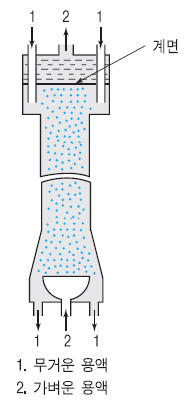

그림 3 분무탑 추출 장치

(3) 다공판 탑 추출 장치

다공판 추출 장치는 그림 4와 같이 탑 내에 여러 개의 다공판을 설치하여 각 단에서 용매의 기포 생성이 연속적으로 일어나 추출 효과를 높일 수 있다.

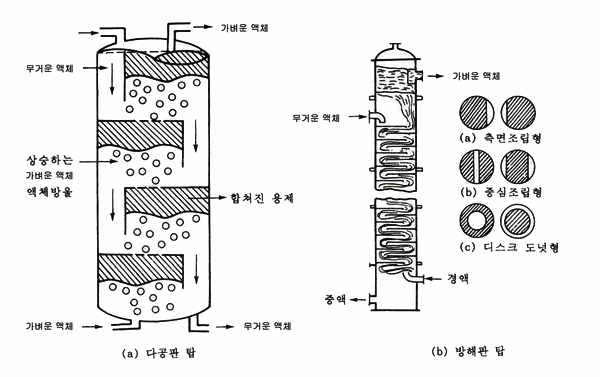

그림 4 다공판 탑 추출 장치와 방해판 탑 추출 장치

(4) 방해판 탑 추출 장치

방해판 탑 추출 장치는 그림 5와 같이 탑 안에 수평으로 방해판이 설치되어 있다. 비중이 가벼운 용매가 아래에서 위로 올라가면서 내려오는 용액과 방해판 사이에서 접촉하면서 추출이 이루어진다.

방해판 종류에는 원판-도넛형(disk and doughnet type) 방해판, 궁형(segmental) 방패판 등을 이용한다.

부유물이 포함된 용액이나 쉽게 에멀션화하는 용액에 적합하다.

(5) 쉬벨탑 추출 장치

그림 5와 같이 쉬벨탑은 교반 장치를 탑 안에 설치하고, 교반 날개 상하에는 철망을 설치하여 추출이 용이하도록 한 장치이다.

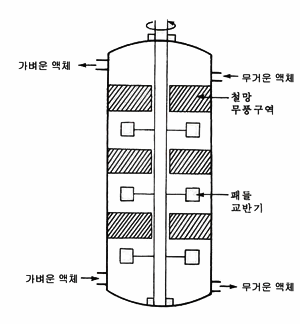

                                                                                                          그림 5 쉬벨탑 추출 장치
