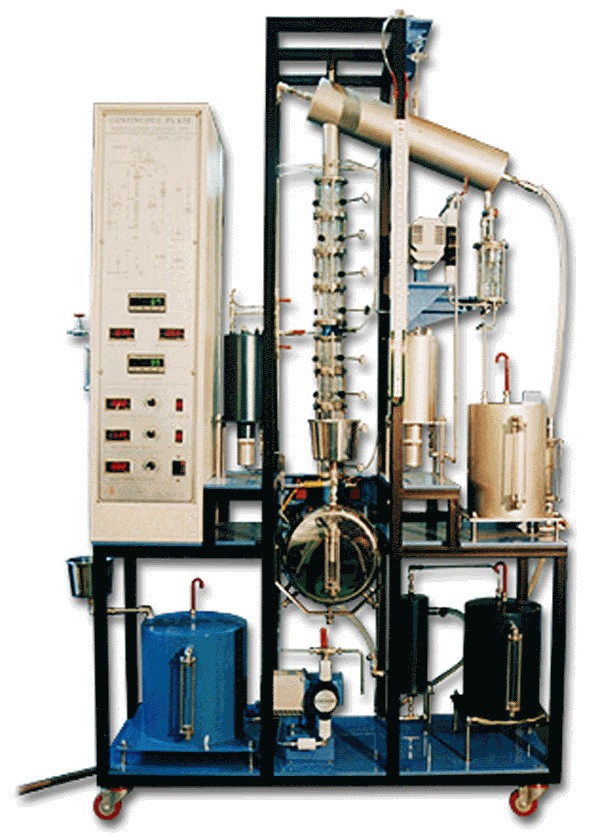

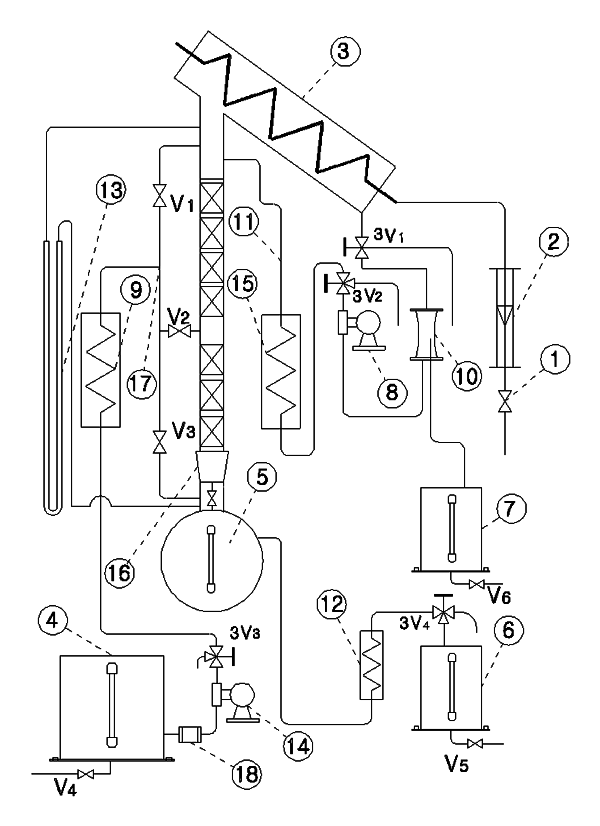

1. 장치의 구조 및 명칭

① 냉각수 입구         ② 냉각수 유량계       ③ 응축기               ④ 공급액 탱크

⑤ Reboiler            ⑥ 탑하부 생성물 탱크    ⑦ 탑상부 생성물 탱크      ⑧ 환류펌프

⑨ 공급액예열기             ⑩ 응축액받이                  ⑪ 환류 공급선                 ⑫ 탑하부 생성물 응축기

⑬ Manometer          ⑭ 공급액펌프           ⑮ 환류액예열기              액면계

⑰ Feed 공급선         ⑱ 공급용액 휠타 3V1～3V4 = 3Way valve V1～V5 = 밸브



2) 응축기를 돌아 나온 냉각수가 하부 제품 냉각기로 가도록 연결되었는지 확인하고 그 냉각기를 돌아 나온 냉각수가 하수구로 가도록 호수를 연결한다.

2. 장치의 구성 및 설명

   가. 장치의 구성

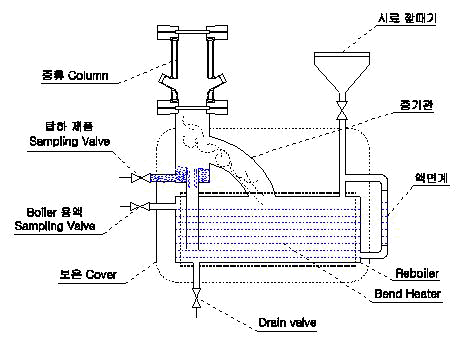

     1) 재비기(Reboiler)

가) 증류용기는 용량 3리터 정도의 SUS 용기로 제작하고 외부를 전기Heater (Bend형) 로 감싸 열이 고루 퍼지도록 하였으며 보일러에 있는 시료용액의 량을 알 수 있도록 보일러 전면에 액면계가 설치 되어있다

나) Feed Pump에서 공급되는 시료의 량으로 보일러를 채우려면 시간이 많이 걸리므로 보일러 상부에 공급 깔때기를 달아 놓았다.

다) 실험이 끝난 후 용액을 배출하는 배수 밸브가 하단에 설치되어있다.

라) Heater의 온도조절 및 온도과승 방지장치는 별도의 조절 System으로 연결되어있다.

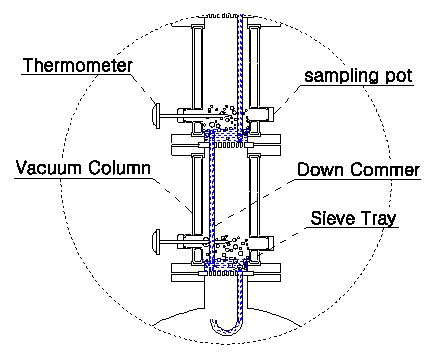

가) (Column)의 구성은 체판탑 위에서 일어나는 Bubbling 현상을 직접 눈으로 확인할 수 있고, 8개의 체판탑이 내장 되어있는 진공유리Column으로 장치의 중앙에 설치되어있다.

나) 시료용액은 상․중․하,단으로 공급하도록 제작하고 각단의 온도를 측정할 수 있다.

다) 증류탑(Column)내의 압력 변화를 측정하는 Manometer tap이 상, 중, 하로 연결되어 있다.

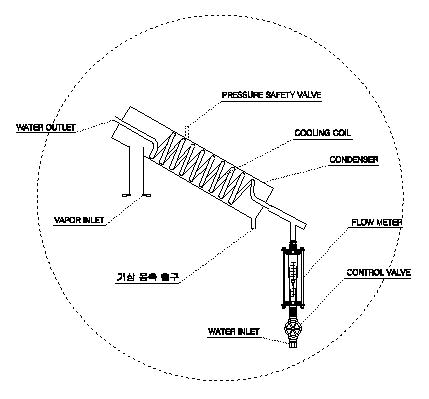

3) 응축기

가)  Copper pipe로 만든 Condenser가 SUS#304 재질의 원통 Pipe 안에 나선형의 Coil로 제작되어 냉각효율을 높일 수 있도록 하였다.

나) 냉각수 유량계가 냉각수 유입구에 장치되어있고 유량을 조절하는 밸브가 있다.

다) 증류탑내에서 압력증가에 따른 위험을 고려하여 응축기 상단에 안전 valve을 설치하였다.

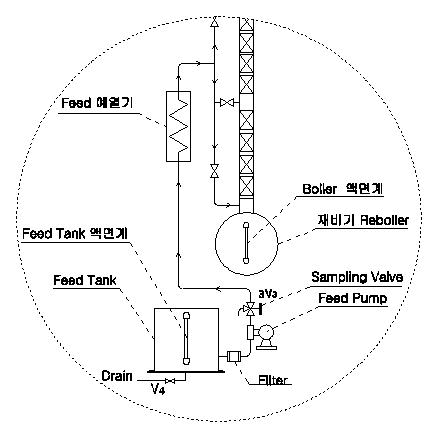

4) 원시료 공급부

가) Reboiler로 원시료를 공급하여 주기 위하여 Column의 상․중․하로 밸브가 설치되어 있다.

나) 공급되는 용액이 Column으로 들어가기 전 공급용액의 이물질을 제거하는 Filter가 있다.

다) 공급되는 용액을 예열 시키는 자동온도조절기가 부착된 예열 기가 장착되어 있다.

라) Column으로 공급되는 원시료의 유량을 조정할 수 있는 Pump가 장치의 하단에 장착되어 있다.

마) 공급하는 원시료를 저장하는 탱크가 재비기 하단네 장착되어 있으며 저장된 용량을 알 수 있는 액면계가 부착되어 있다.

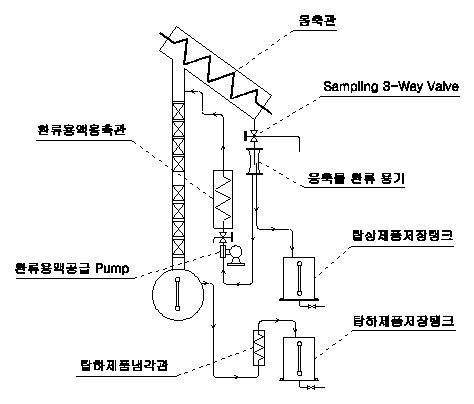

5) 환류 공급 및 탑 상부 제품 저장

가) 응축물의 환류 량을 조절하여 재 공급하거나 남는 응축 물을 탑상 제품으로 저장하는 탱크로 보내지는Vessel이 있다.

나) Vessel에는 시료의 sampling을 위한 3way valve와 응축된 용액을 환류 시키는 line과 님는 량을 over flow하여 탑 상부제품으로 저장하는 line이 설치되어있다.

다) 장치의 3way valve는 응축물의 생산량을 측정하고 또 응축물을 Sampling할 때 사용한다.

라) 응축물을 환류 시키는 Reflux Pump가 설치되어 있으며 공급되는 용액을 예열 시키는 예열기가 장착되어 있다.

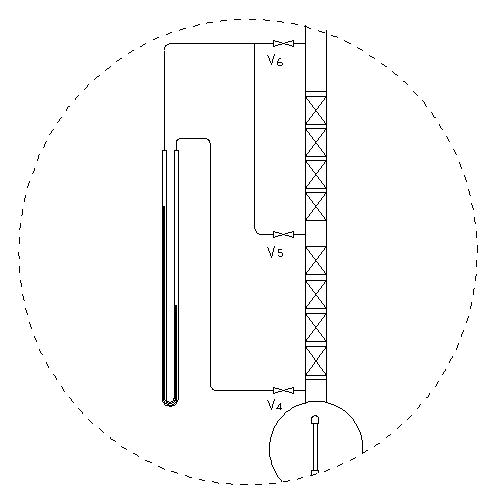

6) 증류탑 내의 압력 차이 측정 마노미터(Monometer)

가) 보일러에서 혼합 용액을 증류시킬 때 공급되는 전력량에 따라 변화하는 증류탑 안의 압력차이를 측정하도록 U 자형 Manometer가 좌측 기둥에 부착되어있다.

나) Manometer tap은 증류탑(Column)의 상, 중, 하로 나누어 측정할 수 있다.

다)  측정하는 방법은 증류탑 하단의 Tap이 high 측이며 low tap인 상, 중간에 달린 밸브 1개를 열면 그 단 위치의 차압이 Manometer에 나타나게 된다.

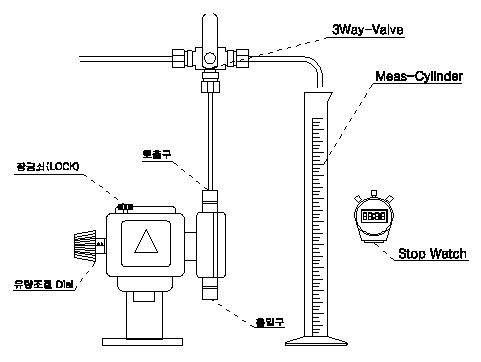

7) 공급 펌프의 유량 측정

가) 원 시료의 공급과 응축물을 환류 시켜주는 pump 2개가 설치되어있다.

나) 펌프의 공급 유량을 조절하는 기능은 pump의 dial로 조정하게 된다.

다) pump의 유량을 조정할 경우에는 메스실린더와 초시계를 이용하여 직접 용액을 받아 측정하고 조정한다.

라) 응축물을 환류 공급 할 경우에는 응축물 생산량 이하로 공급한다.

※ 만약 생산량을 초과하는 유량으로 공급하게되면 언제인가는 응축물이 모자라게 되므로 응축물 생산량 이하로 Reflux pump의 공급 유량을 조절한다.

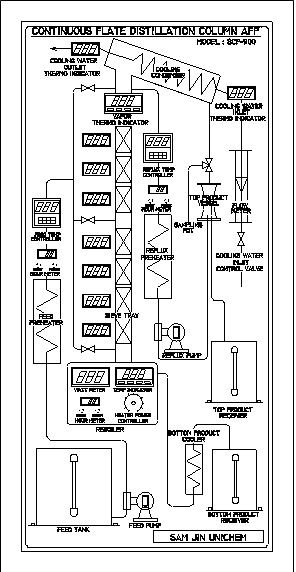

8) 장치의 전원 장치(Temperature indicator와 Control System)

가) 보일러와 원시료 예열공급 ,응축물의 환류예열 공급부의 온도조절 및 온도측정은 별도의 조작 판넬에서 작동한다.

나) Main전원의 연결은AC220V 5Kw (30A상당)이상의 배선으로 전원 접속을 한다.

다) 조작 판넬의 Main S/W는 과전류 차단용 N.F.B를 설치하였다.

라) Reboiler의 Heater 제어방법은 전력제어 방식이며 Watt meter와 시간적산계가 설치되어 있다.

마) 보일러 온도 과승 방지기의역할은 액압식 조절기로 재비기 뒤쪽에 부착되어 있다.

바) 원시료 공급과 응축물 환류 공급시의 예열 Heater의 제어 방법은 자동온도조절기를 설치하여 원하는 온도로 설정하여 4 ~ 20mA로 제어한다.

사) 증류탑내의 각 지점의 온도측정 point는 13개이며 조작판넬상의 Digital Indicator로 직접 읽을 수 있다.

아) 원시료와 환류용액의 공급도 조작 패널 위의 S/W 작동으로 동작한다.
