- 기체 속에 고체나 액체의 미립자군이 현탁 부유되어 있는 혼합계를 분진(dust) 또는 분무(mist)라 하고, 이들 분산계(dispersionsystem)로부터 그 입자들을 분리 포집하는 조작을 집진
- 집진 제거법(dust removal)은 기체 중에 부유하는 입자를 회수하거나 기체를 정화하기 위한 방법
- 집진 장치(dusting machine)
- 중력 집진 장치
- 관성 집진 장치
- 원심력 집진 장치
- 여과 집진 장치
- 세척 집진 장치(scrubber)
- 전기 집진 장치
(1) 사이클론(cyclone)
- 기체 중에 포함된 고체 미립자를 중력 대신에 원심력으로 분말을 분리하여 포집하는 집진 장치를 사이클론(침강 분리) 또는 사이클론 집진기(cyclone dust collector)
- 원리는 기체가 원통상의 용기 내를 고속으로 선회하면 그 중에 포함된 고체 미립자는 원심력 때문에 기벽의 주변에 침강한다. 이것은 고체 미립자를포집하는 대표적인 원심 집진 장치로 설계・조작이 간단해서 널리 보급

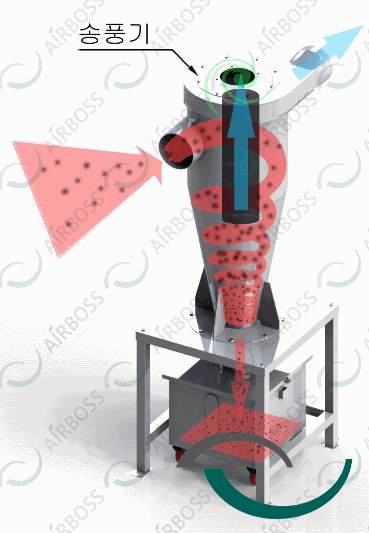

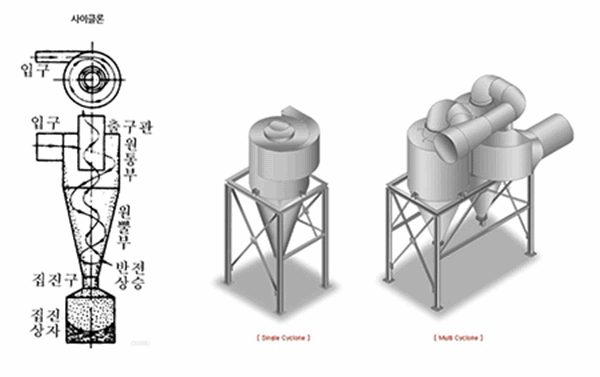

그림 Ⅴ-29 사이클론 집진기
(2) 스크러버(scrubbur)
- 가스 속에 부유하는 고체나 액체의 미립자, 분진(dust)을 물이나 기타 액체와 접촉시켜 고체 미립자를 포집 제거하는 장치로 보통 스크러버(세정기), 집진 효율이 매우 높다.
- 스크러버의 조작 원리는 기체는 장치 밑에서 들어오게 하고, 액체는 위에서 흘러내리게 하는 향류 방식을 이용한다.
- 스크러버는 입자의 지름이 10 μ 이하에서의 청정을 주목적
- 특히 가용성 유독가스와 분진을 동시에 포함하는 경우에 최적

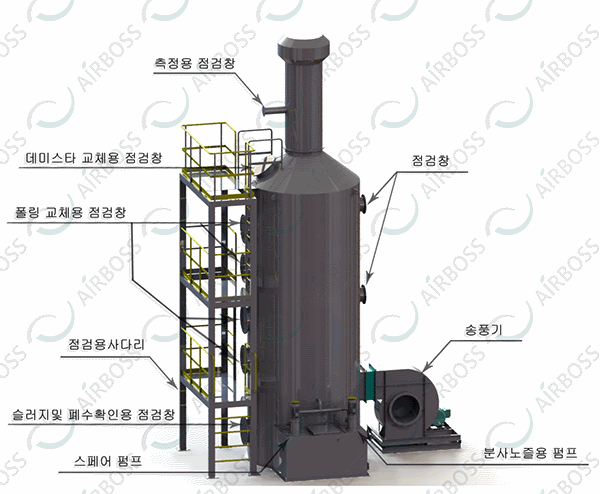

그림 Ⅴ-30 스크러버
https://search.naver.com/search.naver?where=image&sm=tab_jum&query=%EC%8A%A4%ED%81%AC%EB%9F%AC%EB%B2%84#imgId=blog13165970%7C10%7C221129321731_1&vType=rollout
1) 물 제트 스크러버(water jet scrubber)
- 이젝터로 함진 가스를 흡인해 물을 미세화하고, 진애 입자를 흡수해 낙하시킨다. 수주 200㎜ 정도의 흡인력을 발생시켜 흡인 효율은 크지만 소요 수량이 10~100L/㎥로 많다.
- 고집진율을 얻을 수 있지만 처리 가스량이 많을 때는 동력 소비가 커지기 때문에 불리

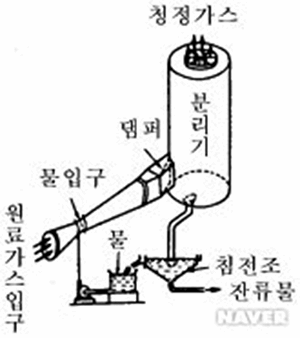

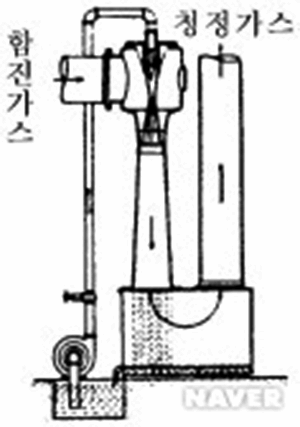

물 제트 스크러버

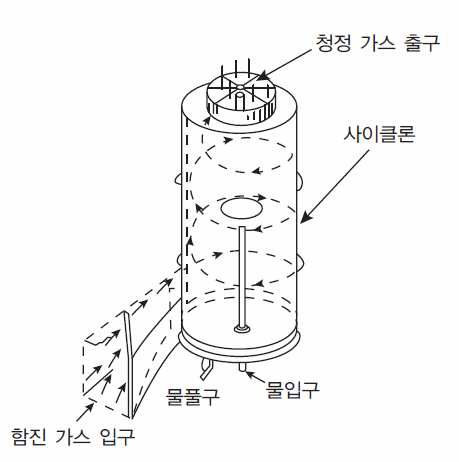

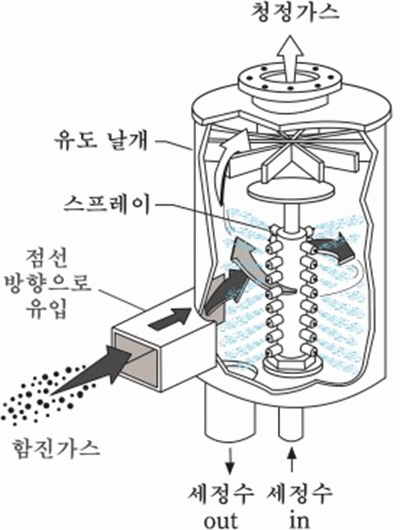

2) 사이클론 스크러버(cyclone scrubber)
- 원심력에 의한 집진(dust and mist) 작용을 병행한 세정기(scrubber)로 함진 가스는 사이클론의 밑 부분에서 접선 방향으로 송입된다.
- 보통 입자 지름이 2 μ 정도 되는 미립자의 포집에 쓰이지만 노즐, 수압, 풍량 등의 조절에 따라 1 μ 정도까지 포집되는 것도 있다.
- 이 장치의 종류로는 피스-안토니형, 멀티-워시형, 하이드로-클론형 등이 있다.
- 장점
- 집진효율이 우수
- 대용량가스 처리가능
- 이용성 가스에 효과적
- 구조가 간단
- 단점
- 사이클론 직경을 크게 하면 효율이 저하
- 분무노즐이 막힐 염려가 있고,
- 높은 수압을 요하므로 동력요구량이 많다.
3) 벤츄리 스크러버(Venturi scrubber)
- 함진 가스를 벤투리관에 도입하면 조인 부분에서 고속 기류가 되어 분사수를 가는 물방울로 분산하는 동시에, 심한 난류 상태를 만들어 진애 입자를 물방울에 충돌 부착시킨다. 이 입자 부착 물방울을 뒤에 접속한 사이클론에서 포집한다.
- 1μ 전후의 미소 입자를 효율좋게 포집할 수 있으므로, 평로 제강(製鋼) 가스 중의 산화철 포집 등에 광범위하게 사용되고 있다. 또한 대량의 분사수를 사용하므로, 경제성을 위해 침강 탱크 등을 설치해 고체 액체를 분리하여 물을 재순환할 필요가 있다.

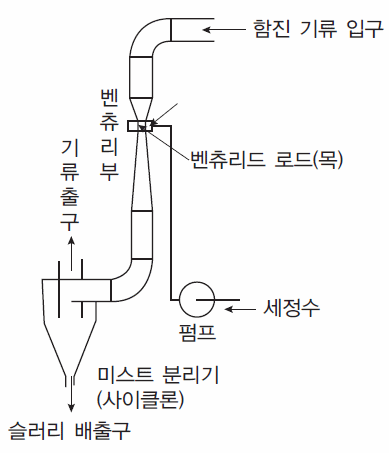

벤투리 스크러버[venturi scrubber, Venturigaswäscher]
(3) 여과에 의한 집진(dust and mist collection by filtration)
- 포대(bag)에 의한 방법과 고체 미립자나 여포, 여과지, 유리섬유 등 여재의 충전층에 의한 방법으로 대별되지만 어느 것이든입자 지름이 넓은 범위에 걸쳐 쓰인다.
- 백필터(bag filter)는 취급 및 구조가 간단하고 높은 집진율이 얻어지므로 많이 사용된다.
- 여과재(filter medium)로서는 목면, 양모, 나일론, 테트론, 비닐론, 부직포, 유리섬유, 다공성 플라스틱, 아스베스트, 흑연섬유 등이 사용된다.
- 여과재를 선택할 때는 내식성, 분진의 이탈성, 강도, 내열성, 가격 등의 사항을 고려해야 한다. 특히 유리 섬유, 흑연 섬유는 내열성은 높지만 가격이 비싸다.여과 속도는 1.5 cm/s 정도로 해서 작업한다.

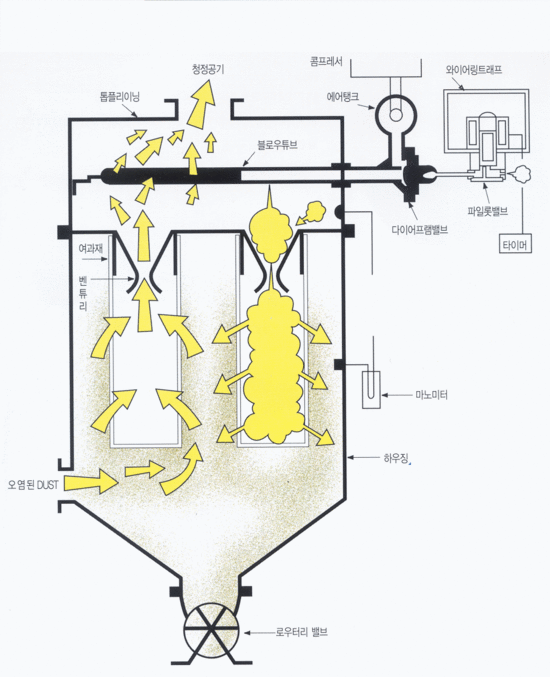

그 림 Ⅴ-30 여과 집진 장치
https://blog.naver.com/rokmc9378/60166778529

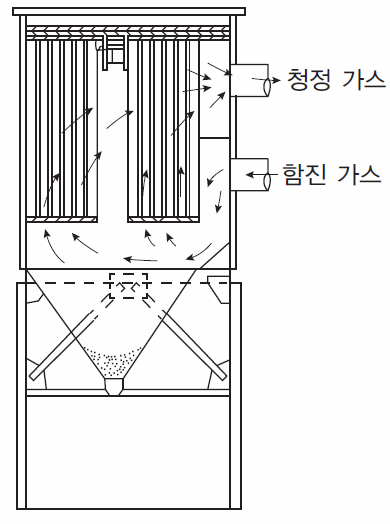

그 림 Ⅴ-30 백필터
