- 전열관외 유체를 포함하는 용기에 관을 사용하고, 전열관내 및 외관동과의 환상부에 각각 유체를 유통시켜 열교환시키는 구조의 열교환기
- 구조는 비교적 간단하며 가격도 싸고 전열면적을 증가시키기 위해 직렬 또는 병렬로 같은 치수의 것을 쉽게 연결 시킬수가 있다.
- 전열면적이 증대됨에 따라 다관식에 비해 전열면적당의 소요용적이 커지며 가격도 비싸게 되므로 전열면적이 20m2이하의 것에 많이 사용된다.
그림 Ⅲ-14 이중관식 열교환기
- 이중관 내에서 유체의 흐르는 방향은 향류(counter current)와 병류(cocurrent)가 있다.

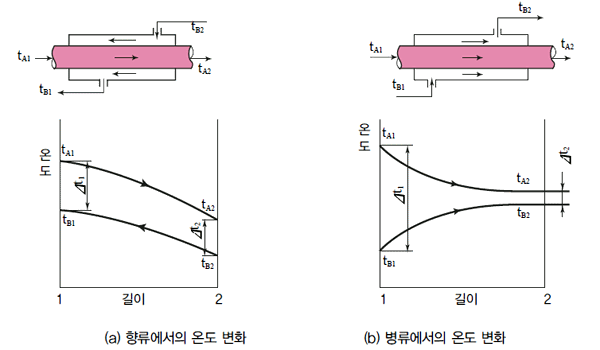

그림 Ⅲ-15 병류와 향류에서의 온도 변화
1. 향류(count flow)
- 서로 반대되는 방향으로 흐르는 것
- 전 장치를 통하여 열전달 속도가 비교적 일정하여 일정한 온도차를 보이므로 전 장치에 걸쳐 효과적인 열전달 효율을 얻고자 할 때 사용
2. 병류(parallel flow)
- 뜨거운 유체와 찬 유체가 열교환 장치속에서 서로 같은 방향으로 흐르는 것
- 초기 온도차가 커서 열전달 속도가 크므로 급속한 열전달을 원할 때 사용
- 공업적으로는 열 경제성을 고려하여 향류를 많이 사용
- 열전달 장치의 길이에 따라 온도차가 변화하므로 장치 입구와 출구의 온도차의 평균 온도차를 사용
과
의 비가 1.5이하에서는 산술 평균 온도차를 사용
2중관식 열교환기에서 110℃의 뜨거운 기름이 파이프 속으로 들어가고 20℃의 물이 관외부로 흘러가 열교환을 하여 물은 75℃로 더워져 나가고 기름은 100℃로 온도가 내려 간다. 이 때, 병류일 때와 향류일 때에 대하여 각각 평균 온도차를 구하여라.
= 110 - 20 = 90℃,
= 100- 75 = 25℃
=
